「Ice Cream Sandwich (Android 4.0) 移植與框架」課後報導
作者：Origin Chen
日期：
Ice Cream Sandwich (Android 4.0)源碼在2011年11月中正式公開，為了讓國內的開發者在最短時間內完成 Android 4.0 Porting 工作，並了解 Android 2.3 與 Android 4.0 的架構差異，仕橙研策科技與MagicLEGO特別於2012.1.11共同舉辦了台灣第一場「Android 4.0移植與框架」講座課程。
本講座從「系統工程」的角度為大家介紹 Android 4.0 Porting，內容上並不是只將 Android 源碼編譯後放到硬體上，能順利開機即可，還涵蓋整個系統的移植，重點包括Android 4.0編譯設定細節、與Android 2.3的差異比較、多核心Multi-threa教學，以及Android繪圖系統的移植要領等。
由於議程架構切合產業需求，這次的報名情況相當踴躍，原本預計名額為 50 人，活動前一週二度加開的 20 個名額，也在 3 天內搶報一空。直到活動前一刻，我們才能確認最後的參加名單：活動當天的實際到場人數達到 100 人。(活動相簿)
如何成功移植Android 4.0
上午時段，仕橙研策技術總監Jollen Chen共剖析了三個重要議題，分別是：如何成功移植Android 4.0、Android 4.0架構與更新，以及移植實務與示範。
Jollen指出，由於 Android 4.0 移植，可以基於 Android 2.3 甚致 Android 3.0 來進行，所以並不需要「從零開始」。基於過去的 Android 移植經驗，可以完成大約 80% 左右的 Android 4.0 移植工作。
從學習的角度來看，因為 2.3 與 4.0 的移植技術很許多相同的地方，例如：Product tree 的製作完全相同，因此實際了解 2.3 與 4.0 的「差異」是比較有效率的作法。
另外，同樣是從學習的角度來看。如果是 Android 移植的入門新手，一開始不太需要區分版本，由 Android 2.3 移植開始，也是一個很好的入門點，這會讓學習更單純，例如：不需要考慮 InputReader 的修改；這個專門針對 Android 4.0 的移植工作，未來再補上即可。（參考資料：Ice Cream Sandwich 移植與框架 課後紀錄：學習建議）
Android 4.0繪圖系統
針對Android繪圖系統，MagicLEGO的Walter Wu指出，在Android系統框架的程式庫（Libraries）中，2D繪圖靠的是SGL，3D繪圖則是靠OpenGL ES。目前3D繪圖的重要性已大幅提升，因此開發者必須熟悉OpenGL ES的架構、語法、介面與相關程式庫。他表示目前在MagicLEGO4210開發板上，Android 3D程式庫已完整建置成功。

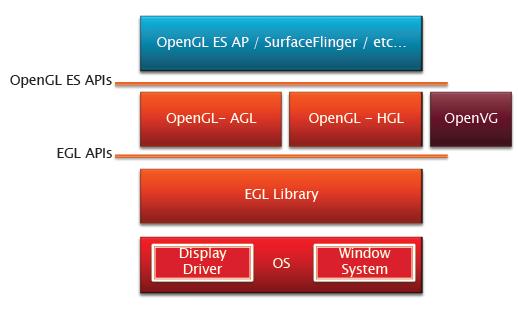

(OpenGL ES架構圖)
關於2D及3D畫面的管理，則是由Surface Manager程式庫來管理，其中一個重要程序為SurfaceFlinger，它是由SystemServr產生的。Walter說明了圖形組合的流程以及SurfaceFlinger的rendering步驟。
Walter表示，Android 4.0（ICS）針對2D及3D繪圖都做了強化的功能，例如為2D繪圖提供了硬體加速功能。在使用介面(UI)上，ICS為平板及手機提供了不同的UI風格。另一個重要的功能則是HW Composer，它能強化Layer Composition的表現。在MagicLEGO4210上，可透過三星的FIMD(Fully Interactive Mobile Display interface)模組來建置HW Composer。
Andoid 4.0感測器系統在行動裝置上，建置了愈來愈多的感測器，也帶來更多樣的操作應用可能性。MagicLEGO的Eason Yen介紹指出，目前Android可支援的感測器類型相當多，除了大家熟知的加速度感測器、陀螺儀、光感測器外，也支援磁場、溫度、壓力、鄰近性、相對濕度等感測器。
Android 4.0為感測系統提供了從硬體底層到應用層的完整架構，Eason除了介紹各層次的重要特性外，也說明了Android感測系統的運作流程。Eason表示，從Android 2.3到4.0，除了支援性更廣外，在感測系統上的支援也更完整了。演講最後，Eason以光及鄰近性(proximity)感測器為例，說明了元件選擇與移植上的重要關鍵。

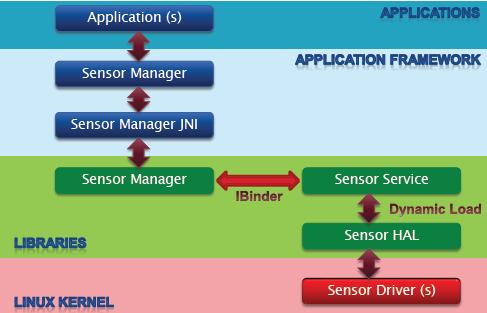

(Android 4.0 Sensor系統架構圖)
關於MagicLEGO 開發板專案的發展，從2011年6月專案成立後，在不到4個月的時間內即讓其MagicLEGO 4210達到與Galaxy S2相當的表現。如今則發表MagicLEGO 4×12專案，它支援Android 4.0及Exynos處理器，在應用上則能流暢支援10.1吋平板電腦的多點觸控功能。
該團隊表示，相較於4210為Android 2.3做到最佳化，4×12則為ICS做了最佳化，並提供加值軟體解決方案，適用於智慧手機和平板電腦的開發使用。4210及4×12都是針對ARM Cortex-A9雙核心的產品開發而來，今年下半年起該團隊將會投入Cortex-A15雙核心產品的開發設計，其開發板暫定為MagicLEGO 5xxx。

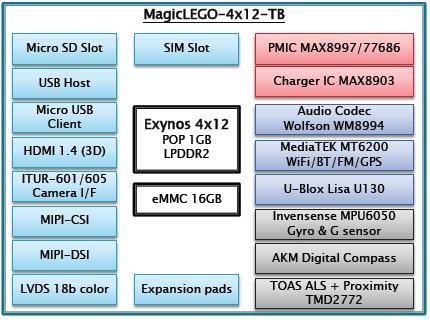

(MagicLEGO 4×12 Block Diagram)
